Circuito Electroventilador con Tecla Directo

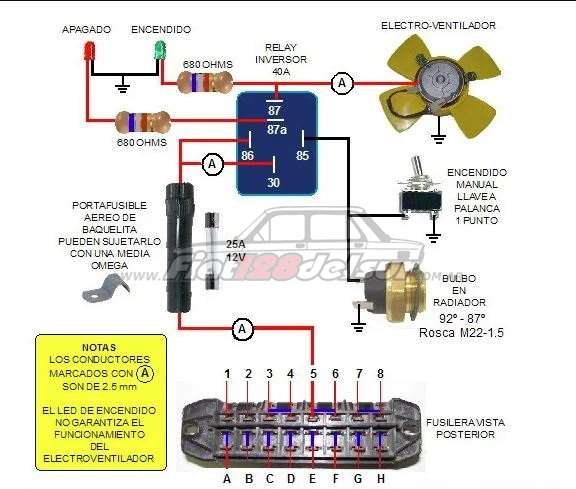

Buenas! les dejamos para descargar el diagrama eléctrico de lo que sería el circuito del electroventilador para el Fiat 128 con tecla aparte y led indicador.
Pueden descargar las imágenes más abajo en la parte de descargas.

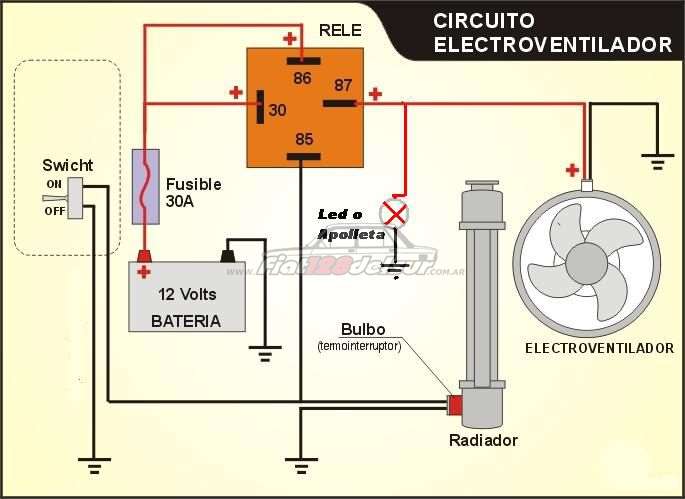

CIRCUITO ALTERNATIVO TAMBIÉN VALIDO:

Descarga
